Gerador Pwm 3 Canais Ajustável 1hz-150 Khz 3.3-30v Arduino Automação COD-AM349
"DESCRIÇÃO:

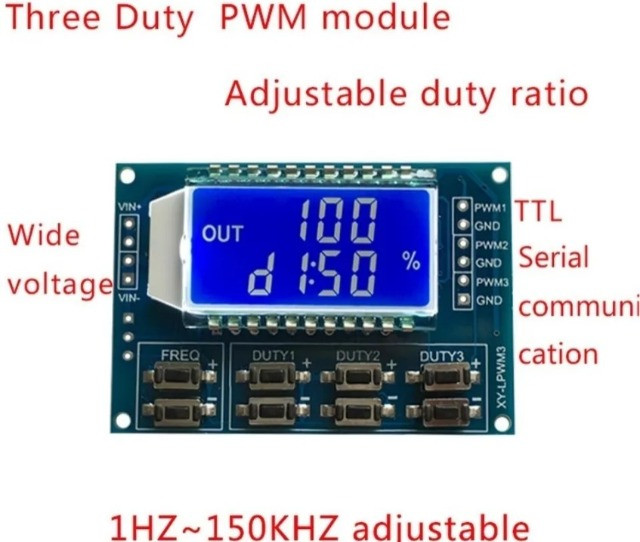

Ampla faixa de freqüência, de alta precisão

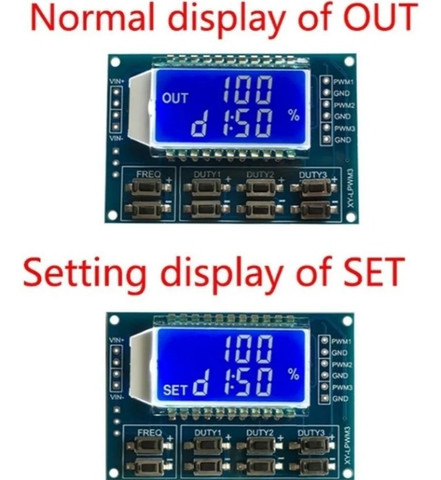

LCD pode exibir a freqüência e Duty, fácil de operar
saída de três-PWM 3 canais ao mesmo tempo, freqüência ajustável, canais de freqüência de saída consistente, relação de dever pode ser ajustado de forma independente, adequado para a maioria das ocasiões
especificações:
1. Operating voltage3.3 ~ 30 V;
2. Frequency range1Hz ~ 150 KHz;
3. precisão da Freqüência: Em cada intervalo de precisão é de cerca de 2%
4. capacidade de carga de Sinal: Saída De corrente pode ser em torno de 5 ~ 30ma
5. amplitude de Saída: PWM amplitude e tensão de alimentação igual
6. Ambient temperatura:-20 ~ + 70 °
& #19968;. descrição Do Módulo

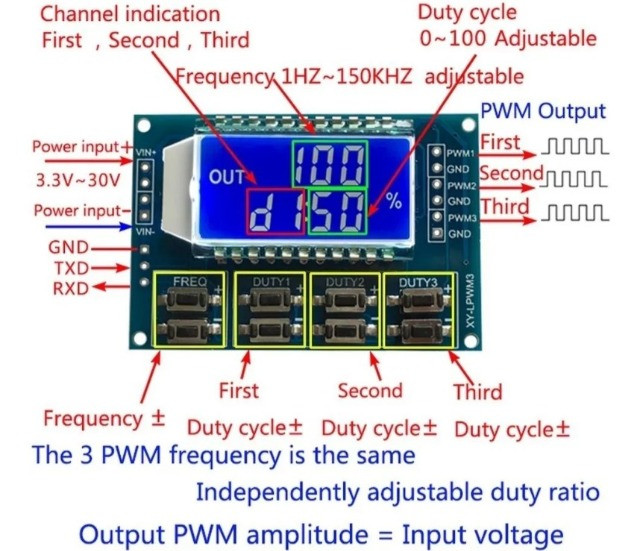

três-channel PWM é emitida, ampla faixa de freqüência e a relação de dever pode ser ajustado de forma independente
freqüência é dividido em quatro áreas, a comutação automática:
1. XXX (Nenhum ponto decimal): 1 HZ Unidade Stepping, Faixa: 1Hz ~ 999Hz;
2. X. XX (O decimal é na casa das centenas lugar): 0.01 KHZ Unidade Stepping, intervalo: 1.00 Khz ~ 9.99 Khz;
3. X. XX (O decimal é em dezenas lugar): 0.1 KHZ Unidade Stepping, intervalo: 10.0 Khz ~ 99.9 Khz;
4. X.X.X (O decimal é no aqueles lugar): 1 KHZ Stepping Unidade, Intervalo: 1 Khz ~ 150 Khz;
por exemplo, apresentação da frequência: 100 representam o pulso de 100Hz;
1.01 representam o pulso de 1.01 KHz;
54.1 representam o pulso de 54.1 KHz
1.2.4 representam o pulso de 124Hz

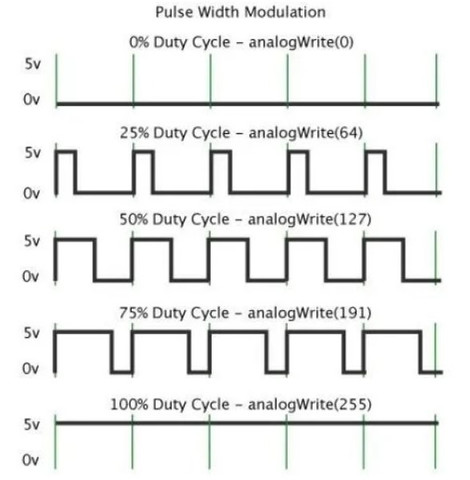

o intervalo de valores de dutyfactor: 0 ~ 100%, 100% é representado por A0 %.
todos os parâmetros setado podem ser salvos automaticamente em caso de corte de energia.
& #20108;. as definições de Parâmetros
o módulo tem 8 teclas independentes, que é usada para definir a frequência e a relação de dever, suporte de curto imprensa (aumentar ou diminuir a unidade) e pressione longa fast (aumento ou diminuição), muito simples, definir os parâmetros salvar automaticamente, a perda de potência.
relação duty 3-Way botão pode ser pressionado ao mesmo tempo, real-tempo de ajuste, display de cristal líquido é o último botão pressionado relação de dever, real-time é muito forte, pode ser usado como uma simples vários estrada relação dever scan.
& #19977;. Âmbito de aplicação:
1. Used como sinal de onda quadrada gerador de sinal de onda quadrada para gerar para o experimento desenvolvimento e uso
2. Used para gerar um sinal de onda quadrada para controlar o driver de motor;
3. a Geração de pulsos ajustável para uso MCU;
4. Gerar pulso ajustável, circuito de controle relacionados (PWM escurecimento velocidade e outras aplicações).
& #22235;. comando Serial UART
taxa de transmissão: 9600 bps Dados comprimento: 8
bits de parada: 1
dígito de verificação: nenhum
controle de fluxo: nenhum
1. definir a frequência de PWM
? ? F101: Definir a freqüência de 101 HZ (001 ~ 999)
? F1. 05 ?: Definir a freqüência de 1.05 KHZ (1.00 ~ 9.99)
? F10. 5 ?: Definir a freqüência de 10.5 KHZ (10.0 ~ 99.9)
? F1. 0.5 ?: Definir a freqüência de 105 KHZ (1.0.0 ~ 1.5.0)
2. definir a relação do dever de PWM
"" DX: YYY "": conjunto PWM racio x: (1 ~ 3) número de série PWM, YYY: (000 ~ 100) relação de dever;
por exemplo d1: 050, conjunto 1th PWM racio de actividade a 50%
3. Ler os parâmetros de Configuração
enviar um "" ler "" as cordas para ler os parâmetros do cenário.
formato da mensagem: F156, D1: 052, D2: 059, D3: 058,
conjunto de retorno bem sucedido: PARA BAIXO
conjunto não conseguiu retornar: QUEDA

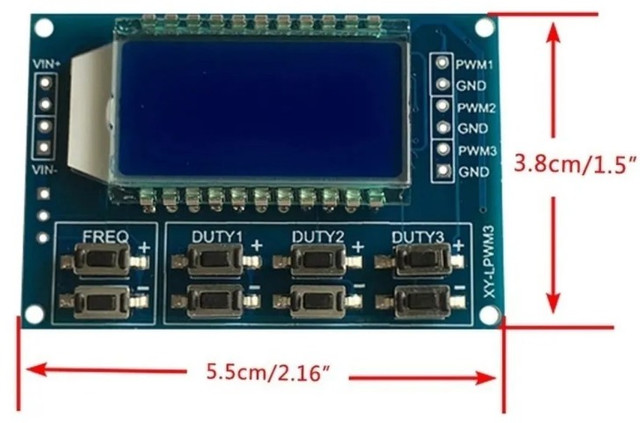

tamanho: 5.5x3.8 cm/2.17x1.50 polegada.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.CONSULTE NOSSOS OUTROS PRODUTOS, TEREMOS O PRAZER EM ATENDÊ-LOS. TRABALHAMOS DE SEGUNDA A DOMINGO. RETIRADA - TAGUATINGA NORTE.-.-.-.-.-.-.STEPTU-ETB-CÓD - AM349-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.WhatsApp: 9 81... ver número "
