COD-AM179  Modulo Gravador De Voz De Som Player Isd1820  Arduino Automação Robotica
COD-AM179  Modulo Gravador De Voz De Som Player Isd1820  Arduino Automação Robotica - Foto 2
1 / 2
COD-AM179  Modulo Gravador De Voz De Som Player Isd1820  Arduino Automação Robotica

R$ 17

COD-AM179  Modulo Gravador De Voz De Som Player Isd1820  Arduino Automação Robotica

Publicado em 16/11 às 21:05
Publicado em 16/11 às 21:05-cód. 517502793-anúncio profissional
Descrição

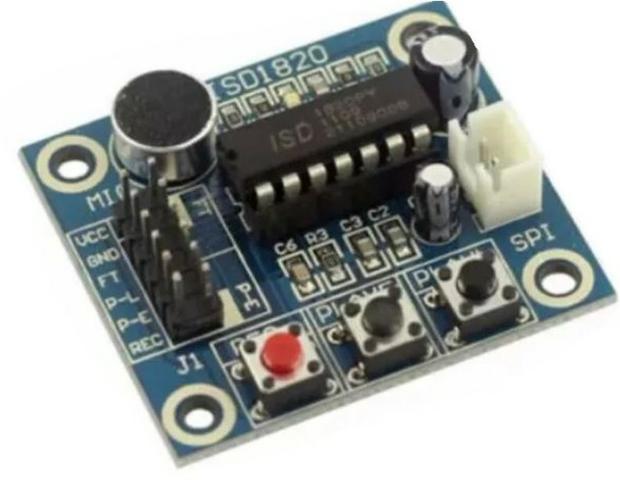

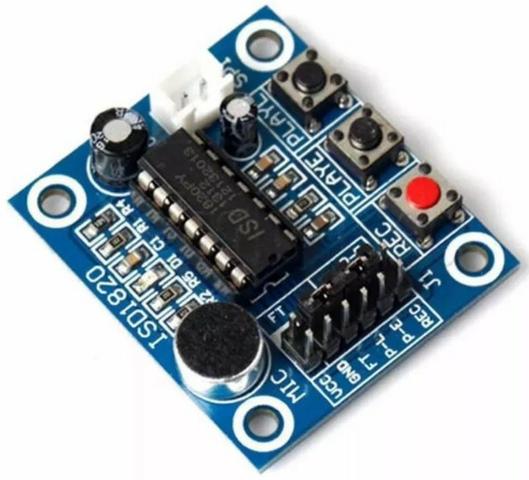

"Módulo Gravador De Voz Som Player com alto falante Isd1820 Arduino Pic Arm Descrição: Esse módulo, reproduz tudo por 10 segundos e grava acionando o botão rec o que quiser. Seria como se houvesse um robô falando sozinho, bom para usar em pic, arduino e outros. Este módulo gravador de voz e player é baseado no chip ISD1820 que permite a gravação e reprodução de uma mensagem de voz ou som armazenada em sua memória EEPROM. O Módulo ISD1820 possui uma interface muito simples de usar e pode ser facilmente controlador por um microcontrolador como Arduino, Pic, Raspberry e entre outros. Em sua placa está embutido um microfone para gravação do som, bem como botões REC e PLAY. Modo de Utilização Manual Através do Botões: 1) Alimentar o pino VCC com uma tensão DC entre 3 a 5V; 2) Conectar o pino negativo (GND) no GND; 3) Manter pressionado o botão REC para gravar a mensagem; 4) Pressionar e em seguida soltar o botão PLAYE para reproduzir toda a mensagem gravada; 5) Pressionar o botão PLAYL para reproduz a mensagem enquanto estiver pressionado e interromper a reprodução imediatamente após ser solto. Modo de Utilização via Microcontrolador (MCU): 1) Alimentar o pino VCC com uma tensão DC entre 3 a 5V; 2) Conectar o pino negativo (GND) no GND; 3) Colocar o pino REC em nível alto para executar a função de gravação da mensagem; 4) Enviar um pulso para o pino PLAYE (P-E) de nível alto e logo após retornar para o nível baixo para executar a função de reprodução de toda a mensagem gravada; 5) Colocar o pino PLAYL (P-L) em nível alto pelo tempo que você deseja reproduzir a mensagem e volte para o nível baixo quando quiser interromper a execução. Observações: 1) Em ambos os modos de utilização do Módulo de Gravação/Reprodução de Voz - ISD1820 o jumper P2 deverá estar conectado para executar automaticamente a reprodução/gravação da mensagem; 2) Em ambos os modos de utilização do Módulo de Gravação/Reprodução de Voz - ISD1820 um alto-falente com impedância de 8 deverá estar conectado na saída para possibilitar a audição da mensagem. Conexões com Arduino: O módulo pode ser conectado ao Arduino ligando-se o pino positivo (VCC) no 5V, o pino negativo (GND) no GND e o pino PLAYE em um pino digital, como por exemplo D4, e o pino REC em outro pino digital, como por exemplo D5. Especificações: 1) PLAYE (Reprodução ativada por uma transição de um pulso alto para baixo) - quando esse botão é pressionado e solto o chip detecta um pulso de transição e começa a reproduzir a mensagem gravada até encontrar o EOM (End-of-Message ou fim da mensagem) ou então até o fim da memória do chip ser atingida; 2) REC (Gravação) - quando esse botão é mantido pressionado um sinal alto é mantido no pino do chip que habilita o processo para gravação da mensagem. Ao soltar o botão encerra-se a gravação. REC tem precedência sobre qualquer sinal de reprodução (PLAYE ou PLAYL); 3) Saída para ALTO-FALANTE - fornecer conexão direta para alto-falante com impedância de 8¿; 4) MICROFONE - microfone de eletreto responsável por captar os sinais de áudio e transferir para o pré-amplificador no chip. Através desse microfone integrado na placa é possível realizar a gravação diretamente sem a necessidade de acessórios; 5) REPEAT ou REPLAY - quando a chave estiver ligada a mensagem gravada será reproduzida em loop infinito; 6) FT - Feed Through: este modo permite o uso dos drivers de alto-falante para os sinais externos; 7) ISD1820 - chip principal; 8) Pinos I/O - pinos de entrada e sáida; 9) P2 - é necessário deixar esse jumper conectado, pois ele está diretamente relacionado como o resistor R2 (que no caso dessa placa vem com a resistência de 100K¿ por padrão), responsável por habiltar a reprodução/gravação de uma mensagem com até 10seg; 10) PLAYL (Reprodução ativada por nível alto): quando esse botão é mantido pressionado o chip detecta um pulso alto e começa a reproduzir a mensagem gravada e interrompe a reprodução imediatamente após ser solto.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.CONSULTE NOSSOS OUTROS PRODUTOS, TEREMOS O PRAZER EM ATENDÊ-LOS. TRABALHAMOS DE SEGUNDA A DOMINGO. RETIRADA - TAGUATINGA NORTE.-.-.-.-.-.-.STEPTU-ETB-CÓD - AM179-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.WhatsApp: 9 8181... ver número "
